ZD6电动转辙机

产品介绍

1.1用途

ZD6型电动转辙机供铁路电气集中站场,用电力改变道岔开通开向,锁闭道岔尖轨,反映尖轨的位置状态。安装于道岔的一侧。

主要技术指标

1、工作环境:环境温度-40~+70℃;相对湿度不大于90%(在25℃时);周围环境中无发生爆炸危险、足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。

2、整机防尘防水符合GB4942.2防护等级为IP54的规定。

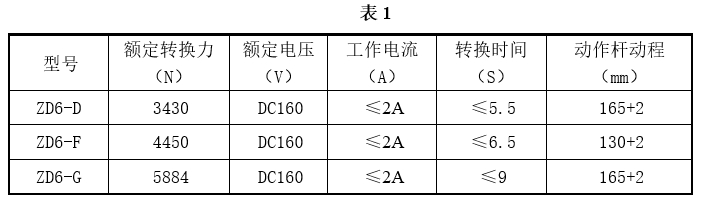

技术特性:

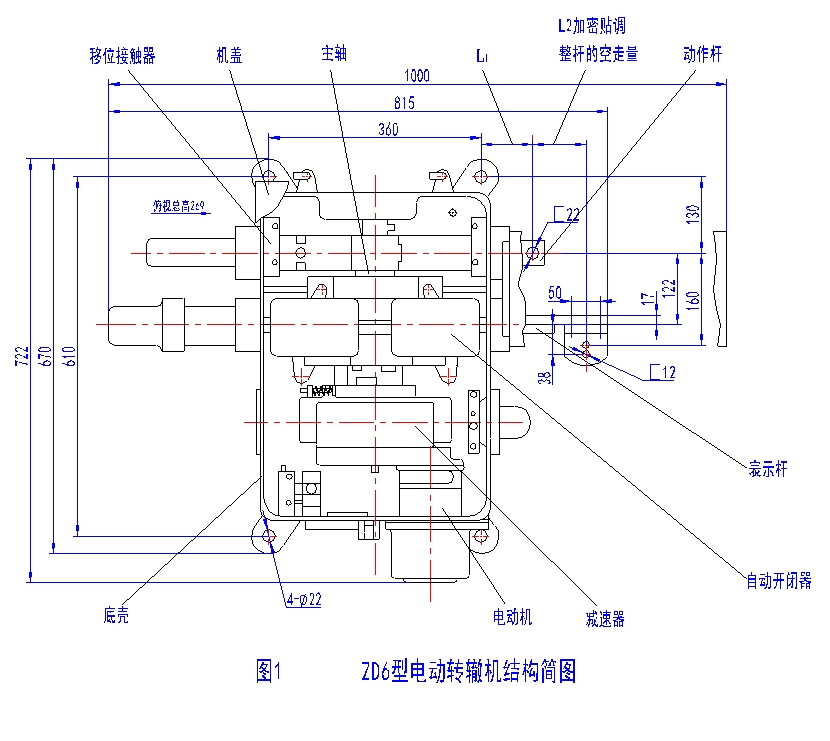

4、安装尺寸(毫米):360×610,4-φ22;产品动作杆及表示杆的中心,距离底脚基面高50。

5、动作顺序《转辙机通用技术条件》TB/2614-2005中的规定:

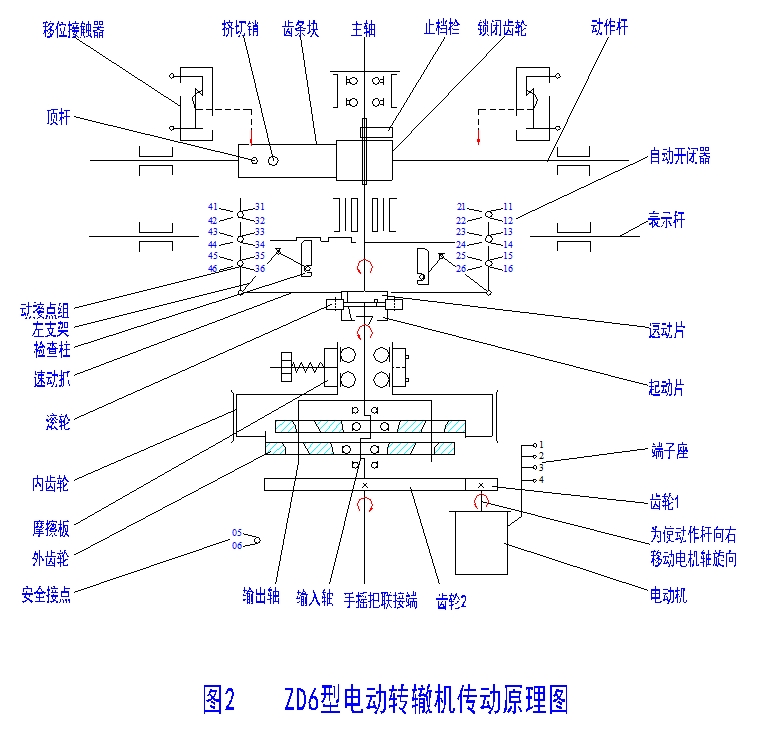

转辙机应将道岔尖轨转换到定位或反位,并将尖轨锁闭在该位置,应按下列程序完成其动作:切断表示电路→解锁道岔→转换道岔→锁闭道岔→接通新表电路。

6、转辙机供电能支持1公里传送距离。

7、尖轨与基本轨有4mm及其以上间隙时道岔不会锁闭。

8、转辙机的防护层及塑料零件经交变湿热试验后符合TB/T2614-2005中5.12的规定。
